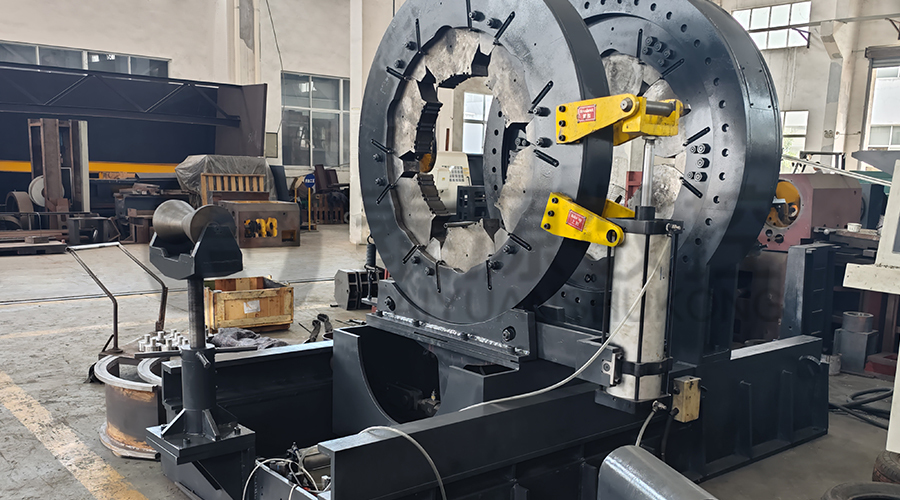

Le Tour d'unité de tronçonnage d'accouplement de tubage et de tube est une machine-outil CNC spécialisée conçue pour l'assemblage et le démontage précis des raccords sur les produits tubulaires pour champs pétrolifères (OCTG). Cet équipement intègre des systèmes de contrôle mécaniques, hydrauliques et électroniques pour garantir que les exigences de couple d'appoint et de position répondent aux spécifications API 5CT. Conçu pour installation d'accouplement à couple élevé , l'unité maintient l'intégrité structurelle du raccord fileté tout en optimisant le débit de production dans les lignes de finition de tuyaux.
Conception technique et fonctionnalités opérationnelles
Le architecture of the bucking unit utilizes a système d'entraînement de broche à faible inertie et un mécanisme de pince hydraulique robuste. Cette configuration permet la surveillance continue de valeurs de couple-tour , ce qui est essentiel pour éviter un serrage excessif ou le grippage des filetages lors de l'assemblage du boîtier et du tube. Le banc de style tour fournit une base rigide qui minimise les vibrations, garantissant engagement constant du fil et une précision géométrique à long terme.
Equipé d'un automate programmable (API) , le système prend en charge des séquences automatisées pour différents diamètres de tuyaux et qualités d'acier. Le mâchoires non marquantes ou des matrices de préhension spécialisées sont utilisées pour empêcher la déformation de la surface des matériaux fortement alliés, une exigence courante pour ensemble de tubes en alliage résistant à la corrosion (CRA) . En utilisant un mécanisme de rétroaction en boucle fermée, l'unité de tronçonnage ajuste la vitesse de rotation et la pression en temps réel en fonction des besoins spécifiques. paramètres de filetage de l'accouplement .
Avantages clés en termes de performances
- Précision du couple : Des capteurs de haute précision fournissent une acquisition de données en temps réel pour Composition du couplage API , garantissant que chaque joint répond aux normes de sécurité certifiées.
- Polyvalence opérationnelle : Capable de traiter une large gamme de tailles de tuyaux, depuis les tubes de petit diamètre jusqu'aux tubages à grete échelle, sans nécessiter de changements d'outillage importants.
- Rigidité et stabilité : Le reinforced frame construction allows for opérations à cycle de service élevé dans des environnements industriels exigeants.
- Intégration des données : Le system records make-up graphs (Torque vs. Turns) for quality traceability, essential for Conformité de la fabrication des OCTG .
Spécifications techniques
| Description du paramètre | Données techniques / Gamme | Unité |
| Plage de diamètres de tuyau applicable | 60,3 - 508 (personnalisable) | mm |
| Couple d'appoint maximal | 10 000 - 150 000 (selon le modèle) | N·m |
| Plage de vitesse de broche | 0,5 - 25 (variable en continu) | tr/min |
| Précision de la mesure du couple | ±1% | Pleine échelle |
| Mode de serrage | Multipoint Hydraulique / Synchrone | Tapez |
| Système de contrôle | CNC / PLC avec surveillance couple-tour | Plateforme |
| Alimentation | 380 V/415 V/440 V (50/60 Hz) | V/Hz |
Applications dans la fabrication d’équipements pétroliers
Le Tour d'unité de tronçonnage d'accouplement de tubage et de tube est principalement utilisé dans installations de filetage de tuyaux et les centres de services pour champs pétrolifères. Il constitue un élément essentiel dans la production de Boîtier et tubes certifiés API , où l'appoint manuel est insuffisant pour les exigences de haute pression. Cette machine est également indispensable pour ensemble de connexion haut de gamme , où le contact couple-épaule spécifique doit être vérifié au moyen d'un diagramme numérique.
Foire aux questions
1. Comment l'unité de tronçonnage garantit-elle l'intégrité des connexions filetées premium ?
Le unit utilizes a sophisticated système informatisé de surveillance du couple-tour qui suit la relation entre le couple appliqué et le nombre de rotations. Cela permet une détection précise du « point d'épaule » dans les connexions premium. Machine-outil CNC Jiangsu Taiyuan Co., Ltd. , créée en 2003 et située dans le parc industriel Est de la ville de Taixing, conçoit ces machines avec des technologies de haute rigidité et de réduction des points de défaillance. Notre Tours à filetage de tubes CNC à accouplement et les unités de tronçonnage sont conçues pour maintenir une rétention de précision sur de longues périodes, garantissant que même les profils de filetage complexes sont assemblés sans dommage, répondant ainsi aux normes rigoureuses des entreprises pétrolières internationales.
2. Cet équipement peut-il être intégré dans une ligne de production d'OCTG entièrement automatisée ?
Oui, l'unité de tronçonnage est conçue pour une intégration transparente avec systèmes de manutention automatiques de tuyaux et lignes de convoyeurs. Machine-outil CNC Jiangsu Taiyuan Co., Ltd. , qui couvre une superficie de 24 800 ㎡ et sert de base de production majeure pour fabrication nationale d'équipements pétroliers , propose des solutions complètes comprenant des lignes de production de tiges de forage et des rectifieuses spécialisées. Nos produits sont largement utilisés par des leaders mondiaux tels que Shanghai Baosteel et des sociétés internationales aux États-Unis et au Japon. La puissance motrice élevée et la structure simple de nos équipements permettent une efficacité de production élevée et une intégration à cycle de service élevé dans les usines automatisées modernes.
3. À quelles certifications et normes de qualité ces machines adhèrent-elles ?
Notre Tour d'unité de tronçonnage d'accouplement de tubage et de tube est fabriqué selon des protocoles de contrôle de qualité stricts. Machine-outil CNC Jiangsu Taiyuan Co., Ltd. a obtenu la certification du système qualité GBT, ISO et est reconnue comme une entreprise nationale digne de confiance en matière de qualité. Notre expertise technique s'étend à un large éventail d'outils spécialisés, notamment tours à filetage de collier de forage and fraiseuses à rotor de pompe à vis . Ces produits sont conçus pour une spécificité et une fiabilité élevées, garantissant que chaque joint traité répond aux exigences de sécurité des industries géologiques, minières et chimiques du monde entier.
Pour des consultations de projet détaillées ou personnalisées Équipement de traitement des FTPP configurations, merci de contacter notre service technico-commercial. Nous sommes impatients de partager le développement avec vous pour créer un avenir meilleur.
